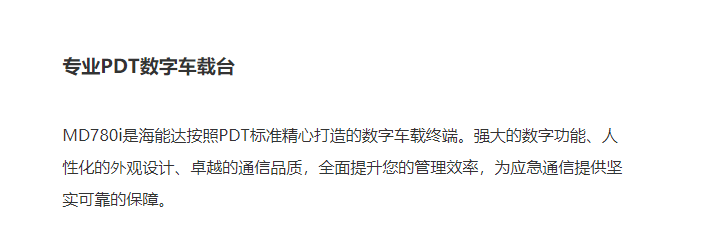

MD780i专业PDT数字车载台
2020-08-04 17:07:20
| 一般规格 |
频段范围VHF: 136-174MHzUHF1: 400-470MHzUHF3: 350-400MHz 信道容量1024区域容量64信道间隔12.5kHz/20kHz/25kHz工作电压13.6V±15%电流消耗（待机）＜0.6A电流消耗（接收）＜2.0A电流消耗（发射）1W＜2A45W＜12A50W＜12A25W＜8A频率稳定度±0.5ppm天线阻抗50Ω外形尺寸（宽×高×深）mm174 x 60 x 200 mm 重量1.7kg显示屏LCD显示屏:2.0英寸 |
| 发射部分 |
射频输出功率低功率:1-25W高功率:UHF: 1-45W高功率:VHF: 5-50WFM调制方式11K0F3E@12.5KHz14K0F3E@20KHz16K0F3E@25KHz4FSK数字调制方式12.5KHz仅数据：7K60FXD12.5kHz数据和语音：7K60FXW传导/辐射发射-36dBm<1GHz-30dBm>1GHz调制限制±2.5KHz@12.5KHz±4.0KHz@20KHz±5.0KHz@25KHzFM交流声与噪声40dB@12.5kHz43dB@20kHz45dB@25kHz邻道功率60dB@12.5KHz70dB@20/25KHz音频响应+1～-3dB音频失真≤3%数字声码器类型U3: AMBE+2™或SELP或NVOCU1V1:AMBE+2™或SELP |
| 接收部分 |
灵敏度（模拟）0.22μV (12dB SINAD)0.18μV (12dB SINAD) (典型值)0.35μV( 20dB SINAD)灵敏度（数字）0.22μV/BER5%邻道选择性TIA-603: 65dB@12.5kHz75dB@20/25kHzETSI: 60dB@12.5kHz/70dB@20/25kHz互调TIA-603: 75dB 12.5kHz/20kHz/25kHzETSI: 70dB@12.5kHz/20kHz/25kHz杂散响应抑制TIA-603: 75dB@12.5kHz/20kHz/25kHzETSI: 70dB@12.5kHz/20kHz/25kHz阻塞TIA-603: 90dB@12.5kHz/20kHz/25kHzETSI: 84dB@12.5kHz/20kHz/25kHz交流声与噪声40dB@12.5kHz43dB@20kHz45dB@25kHz额定音频输出功率（内置）负载20ohm：3W额定音频输出功率（外置）负载8ohm：7.5W最大音频输出功率（内置）负载20ohm：8W最大音频输出功率（外置）负载8ohm：20W额定音频失真≤3%音频响应+1～-3dB传导发射杂散 -57dBm<1GHz-47dbm>1GHz |
| GPS指标（适用GPS机型） |
水平位置精度<5米冷启动时间<1分热启动时间<10秒备注精确性规范适用于长期跟踪（95%值在额定>-130dBm信号强度下5个卫星可见） |
| 环境指标 |
工作温度范围-30℃～+60℃储存温度范围-40℃～+85℃ESD（静电防护等级)IEC 61000-4-2（level 4）±8kV（接触放电）±15kV（空气放电）美国军用标准MIL-STD-810 C/D/E/F/G湿度MIL-STD-810 C/D/E/F/G防尘防水IP54冲击和振动MIL-STD-810 C/D/E/F/G |
